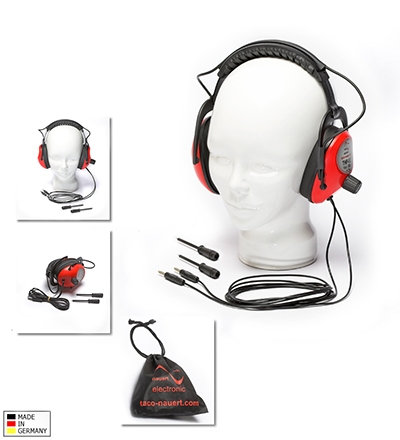

Prüfkopfhörer THP-12 10kOhm / 600 Ohm, zweiohrig, mit Überkopfbügel

Mit dem Prüfkopfhörer THP-12 lassen sich Fernsprechleitungen prüfen, Fehler eingrenzen und Signale
verfolgen. Im niederohmigen Bereich (600 Ω) lässt sich an analogen Telefonleitungen das Amtsignal
erkennen.
In Verbindung mit dem TESTOCOM 804 als Wobbeltonsender, angeschlossen an a-und b-Ader, lässt sich
an analogen Telefonleitungen der Amtston mit Wobbelton verfolgen.

Der THP-12 ist ausschließlich für Prüfungen in Fernmeldeanlagen nach DIN VDE 0800 zu verwenden.

Im Bereich 600 Ω lassen sich Funktionsprüfungen in Relaisstromkreisen durchführen.
Der hochohmige 10 kΩ-Bereich dient zur Potentialprüfung in hoch- und niederohmigen Schaltkreisen
sowie zur Signalverfolgung.

Technische Daten:

Scheinwiderstand bei 1 kHz Schalter geschlossen:

600Ω

Scheinwiderstand bei 1 kHz, Schalter geöffnet:

10kΩ

Gleichstromwiderstnd Schalter geöffnet:

10 MΩ

Tonumfang:

40 Hz ~ 10 kHz

Spannungsfest bis:

60 V AC / DC

Gewicht ca.:

260 g

Lieferumfang:
- 2-seitiger Prüfkopfhörer mit ca. 1,4 m Prüfleitung
- 4mm Bananenstecker
- hochwertigen Prüfspitzen zum Aufstecken
- Beedienungsanleitung
