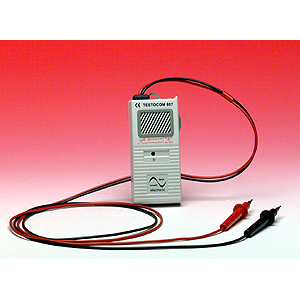

Ferneinschaltbarer Durchgangsprüfer mit Sonderfunktionen
Das CONTITEST 807 bietet als Durchgangsprüfer eine Vielzahl von Prüfmöglichkeiten, die von einfacher
Verbindungsprüfung bis hin zur Prüfung von diversen Halbleiterbauelemente bietet.
Der Prüfton des Senders wird erst aktiviert, wenn Strom zwischen den beiden Prüfleitungen fließen
kann. Dieses wird möglich, wenn eine Last von 100 Ohm bis 15 kOhm an die Prüfleitungen
angeschlossen wird. Dadurch ist eine eindeutige Adernpaaridentifizierung möglich, weil bei dieser
Prüfmethode kein Übersprechen auftreten kann.
Technische Daten Durchgangsprüfer:
- Schalterstellung:
- T
- Durchgangsprüferbereich:
- 0-1 MOhm
- Prüfspannung max.:
- 4,2 V
- Prüfstrom max.:
- 120 µA
- Tonumfang:
- 0 Hz - 1,5 kHz
- Spannungsfest bis:
- 250 V AC
- Stromentnahme extern:
- max. 20 mA
Technische Daten Sender:
- Schalterstellung:
- S
- Ferneinschaltbar:
- 100 Ohm bis 15 kOhm
- Wobbeltonsender:
- um 1 kHz
- Amplitude bei 600 Ohm:
- 0,8 Vss
- Amplitude bei 10 kOhm:
- 2,5 Vss
- Spannungsfest bis:
- 250 V AC
- Stromentnahme extern:
- max. 20 mA
Lieferumfang:
- Prüfgerät inkl. Batterien (3 x Mignon)
- Hochwertiges 1,5 m Prüfleitungspaar
- Bedienungsanleitung
