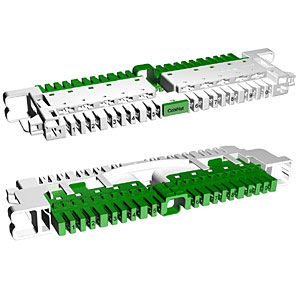

LSA-HD bietet alle Vorteile der LSA Baureihe 2 bei doppelter Packungsdichte.
Ausführung
"- bedruckt mit Ziffern ""1...0“"
- erfüllt technischen Anforderungen der Deutschen Telekom AG
- Farbe Anschlussleiste:
--Rangierseite RAL 9010 (reinweiß)
--Kabelseite RAL 6018 (gelbgrün)
Technische Daten:
Klimabereich
Einsatz in trockenen oder feuchten Räumen ohne Betauung.
- Temperaturbereich bei Lagerung:
- -40 bis +90 °C (-40 bis 194 °F)
- Temperaturbereich bei Betrieb:
- -40 bis +80 °C (-40 bis 176 °F)
Mechanische Daten für Gehäuse
- Material:PBT
- Brennbarkeit:
- selbstlöschend, nach UL94V-0
- Maße:
- Breite:
- 129,7 mm
- Höhe:
- 12,5 mm
- Tiefe:
- 42,0 mm
- Gewicht:
- 44 g
Mechanische Daten für kunststoffisolierte Kupferleiter
- Leiterdurchmesser
- Beschaltung mit einer massiven Ader:
- 0,4 bis 0,801 mm
- Beschaltung mit zwei massiven Adern (gleicher Durchmessers und gleicher Typ):
- 0,40 bis 0,65 mm
AWG 26 bis 22
- Einfachbeschaltung mit Litze, verzinnt:
- 7x 0,12 bis 0,32 mm
- Außendurchmesser (Isolierung PVC und PE):
- 0,70 bis 1,60 mm
- Wiederholbarkeit der Adernanschlüsse
- mit Litze oder massiven Leitern 0,4 bis 0,65 mm:
- 200x
-- mit massiven Leitern 0,80 mm:.50x
- Kontaktmaterial:
- Sondermessing, versilbert 0,5 µm, im Kontaktbereich =5 µm
Übertragungstechnische Werte
Die LSA-HD-Leisten sind für folgende Kommunikationsanwendungen geeignet:
- analoge und digitale Telefondienste
- Ethernet (10BaseT) mit 10 MBit/s
- Token Ring mit 4 oder 16 MBit/s
- TPDDI mit 100 MBit/s
- weitere Daten- und Kommunikationsdienste
- Produktgruppe
- LSA-HD Leisten
